Außenansicht eines kürzlich abgeschlossenen Projektes mit Anbau eine außen liegenden und freistehenden Aufzugsanlage.
Farbgestaltung individuell nach Kundenwunsch in Anlehnung an die Farben des Bestands.
Hier möchte ich an einigen Bildern von mir betreuter Projekte zeigen, wie sich verschiedene Arbeiten darstellen um Ihnen einen Eindruck von den Umbau- / Neubaumaßnahmen zu machen.
Seniorenwohnanlage
Das Projekt ist fertiggestellt und bezogen. Bilder über den unten stehenden Link erreichbar.
Seit Frühjahr 2019 darf ich bei der Planung einer SWA für die Belange der Barrierefreiheit unterstützend tätig sein.
Zum ersten Mal habe ich es mit einem Errichter zu tun, der sich ernsthaft um alle Belange der Barrierefreiheit in den neu zu errichtenden Gebäude mit Außenanlagen kümmert. Wir haben gemeinsam die Punkte durchgeplant und wo immer es bautechnisch und kalkulatorisch möglich war, wurde dies realisiert.
Ich möchte an diesem Beispiel den Werdegang des Baus, sowie einige der bautechnisch realisieren Lösungen zeigen.
link zum Projekt
Ertüchtigung OG-Wohnung zur behindertengerechten Nutzung und freistehendem Außenaufzug
Nach einem Unfall ist der Bewohner auf Gehhilfen und Rollstuhl angewiesen. Es wird die obere Wohnung bewohnt.
Die Aufgabe war die Umgestaltung der Wohnung, die sich im Obergeschoß des Zweifamilienhauses befindet zu einer behindertengerechten Wohnung.
Eine vertikale Erschließung im Treppenhaus ist nicht gewünscht; deshalb wird ein freistehender Außenaufzug an den Balkon angebunden. Der barrierefreie Zugang zur Wohnung erfolgt über den Balkon.
Bestand
Rückbau der vorhandenen Duschwanne einschl. Duschkabine
Die Stufen zur Badewanne müssen für die Herstellung des notwendigen Duschplatzbreite teilweise entfernt werden.
Neue Thermostatarmatur, bodengleicher Ablauf, neue Wand- und Bodenfliesen. Trennwand zur bestehenden Einbauwanne durch festmontierte Glastrennwand ersetzt. Normkonforme Haltegriffe und Duschsitz.
Rückbau der vorhandenen Dusche
Rückbauarbeiten
veränderte und nun bodenfreie Dusche mit Haltegriffen
Haltegriffe und Klappsitz
Bestands-WC
Handwaschbecken und WC vor dem Umbau
WC vor dem Umbau
Die neue WC-Anlage mit seitlichem Stützgriff.
Auf der anderen Seite ist die Unterkonstruktion für einen weiteren Stützklappgriff eingebaut.
Waschtisch 85 cm breit x 41 cm tief mit integrierten Haltegriffen
Die alten Flügeltüren - nach innen öffnend

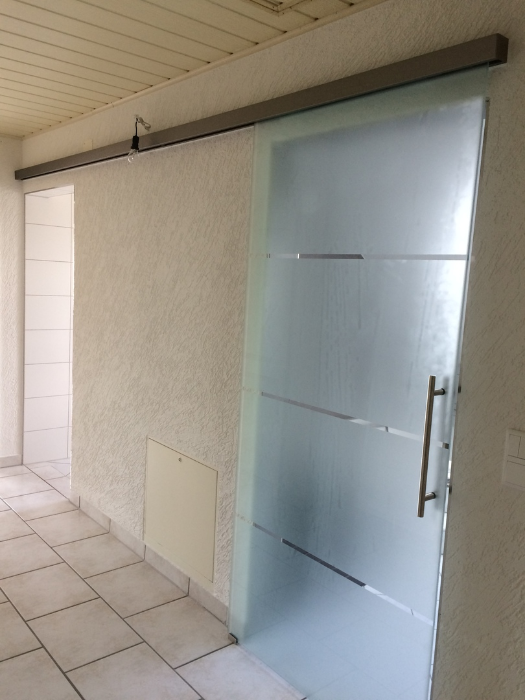

Schiebetürenanlage mit Glastüren für Bad und WC
Auch das Schlafzimmer braucht etwas mehr an
technischer Ausstattung
ganz schön schräg ...
neues Fenster- Türelement als neuer Hauptzugang
Hauptschalter gleich bei der Eingangstüre in rolligerechter Höhe
Der richtige Platz für dem Außenlift
Jetzt geht es mit dem freistehenden Aufzug los
Bodenplatte
Schalung für UG
Schalung für UG
Aus Lichtschacht wird Eingangstür
Unterkellerung mit Bewegungsfläche für Rollstuhl
Aufzugschacht mit Armierung für Wandscheibe

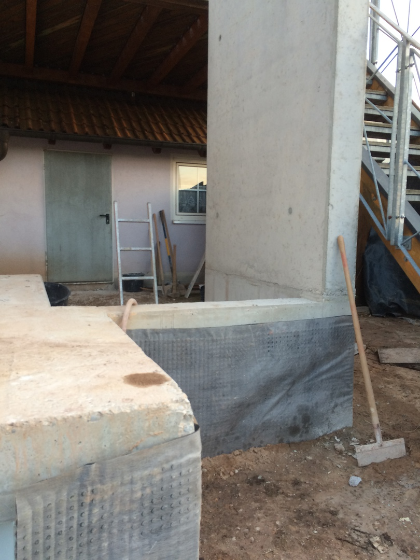

Schalung: Wandscheibe zur Befestigung des Aufzugschachts
Schalung für Wandscheibe oberer Abschluss
Vorraum im Untergeschoß
Baukörper Untergeschoß Anbindung Aufzug an Gebäude
Wandscheibe für Befestigung des Aufzugs
Anbindung Treppe an neu herzustellenden Gartenweg
Treppe an der alten Position
Schacht mit Wandscheibe und Vorraum im Rohbau fertig
Material für die Überdachung und Wetterschutz
Holzkonstruktion
Balken mit grauer Lasur
Detail:
Oberflächenstruktur
Wetterschutz
Farbgestaltung
Detail:
Seitenwand
Balkonbelag alt, diagonal verlegt
Neuaufbau auf der vorhandenen Balkenkonstruktion
Gitterrost als Nässeschuttz vor der Balkontüre
Alternative zum Gitterrost:
Kammleisten als Unterkonstruktion
zur vollflächingen Abführung des Wasser
Detail:
Türanschluss ohne Gitterrost
Neuer Belkag.
Senkrechte Verlegung zur höheren Traglast
zusätzliche Stütze für Steg
Traggerüst der Liftes
Befestigung an der Wandscheibe
Türenanbindung
noch viel Durchblick
Detail:
Anschluss an Verbindungssteg im Dachgeschoss
neuer Bodenbelag und Geländer
Gesamtansicht
Blick aus dem Schacht
Unterfahrt mit nur 55 mm
Außerhalb des Schachtes installierter Elektroschaltschrank
Zugang Erdgeschoß und Garten
Garagenerschließung mit hoher Stufe
Stufen im alten Gartenweg
Rückbau des alte Belags
Unterbau Betonsteine
Anbindung Garten
Unterbau
Ablaufrinne für Oberflächenwasser
Pflasterarbeiten
Anschluss an Ablaufrinne
Der neue Gartenweg:
OHNE die beiden zuvor eingebauten Stufen
Anschluss Garage an neuen Gartenweg
zum Schutz vor eindringendem Wasser mit "BIRCO"-Rinne
Schwelle zum Lift betongrau / hell
kein Kontrast
Schwelle zum Lift schiefer / dunkelgrau
guter Kontrast
hier waren mal zwei Stufen verbaut
Neue Wege und neu eingesäter Rasen
Auch dies will ich nicht verschweigen:
die Bauarbeiten verursachen Schmutz, Lärm und Beschädigungen während der Bauphase.
Material muss gelagert und transportiert werden,
LkWs brauchen eine genügend große Zufahrt,
Baukran oder Bagger benötigen Stellfläche ...
Natürlich wird alles wieder hergerichtet, aber vieles sollte im Vorfeld
in Sicherheit gebracht oder geschützt werden.
Lagerfläche für Material ...
... und Gerät
Wege des Arbeitsgerätes
Dumper
und es wurde wieder schöner ...
Der ehemalige Lagerplatz wieder frisch planiert und eingesät
auch über die Fahrwege sollte bald Gras gewachsen sein
